一、新舊標準區別：

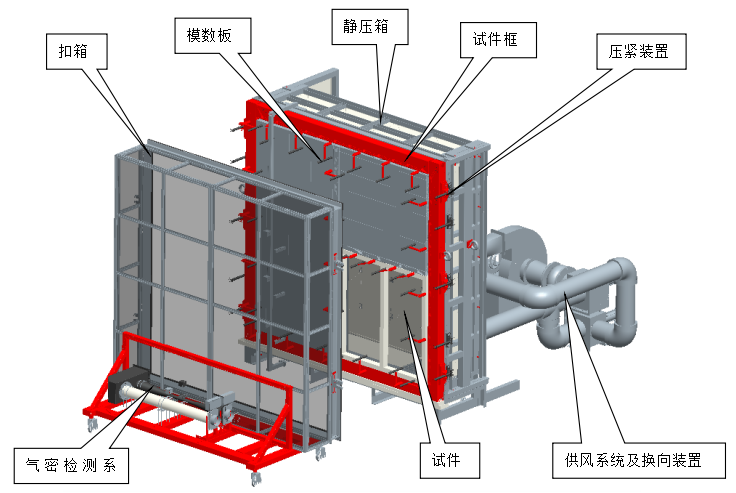

1、增加扣箱部分（見下圖新門窗h）

2、氣密性檢測系統設置在扣箱部分(見新門窗f)，更接近實際工況

3、增加了氣密性能和抗風壓性能回歸計算方法（軟件升級更換）

4、風壓能力：老標準±5000Pa，新標準：±7000Pa（18.5kW風機）

二、結構組成及檢測原理區別：

三、新標準（19標準）檢測原理：

將試件安裝在靜壓箱上，采用模擬靜壓箱法，測量試件的氣密性能、水密性能和抗風壓性能。氣密性能檢測即在穩定壓差狀

態下通過扣箱測量試件的空氣滲透量；水密性能檢測在穩定壓差或波動壓差作用時向試件室外側淋水，測定試件不發生滲漏

的能力；抗風壓性能是在穩定或波動壓差下測量試件承受允許變形及不發生破壞的能力。

四、改造后設備主要參數

◆ 設備占地面積：（L×B×H）5000mm×3100mm×3100mm（供風系統2米長）

◆ 設備操作使用面積：（L×B×H）5500mm×4500mm×3400mm（供風系統可放置室外2米長）

◆ 配帶動力：～380V，12KW

◆ 風壓值測定范圍：-7000～+7000Pa

◆ 位移量測試范圍：0～80mm

◆ 位移計精度：0.2級

◆ 壓差傳感器范圍：小量程-200 Pa ～+200 Pa,大量程-8000 Pa ～+8000 Pa

◆ 壓差傳感器精度：0.25級

◆ 空氣流量測試范圍：0.1～630m3/h 精度：3級

◆ 水流量范圍： 0.16～1.6m3/h 精度：0.5級

◆ 淋水量：穩定加壓～2L/（㎡·min) 波動加壓～3L/（㎡·min)

◆ 檢測試件最大尺寸：2300mm×2300mm

◆ 控制方式：自動/手動

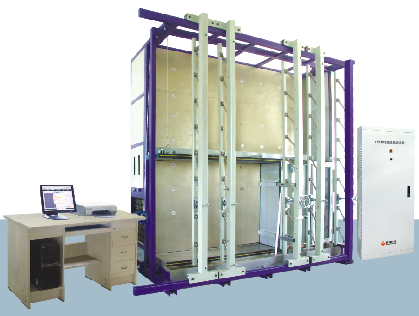

五、改造后設備主要結構及功能說明

設備主要由以下七部分組成：

◆ 靜壓箱；

◆ 扣箱；

◆ 控制柜系統；

◆ 風機系統；

◆ 噴淋系統；

◆ 氣動換向系統；

◆ 空氣流量測試系統；

1．靜壓箱：

主要由主板框，左、右邊框，底座，密封膠條，水箱，噴頭等組成，主要功能為給試件提供密閉靜壓室，以便進行各項指標

的測試，可用模數板的不同組合方式來適應不同尺寸的試件。

2．扣箱：

主要功能為做氣密性試驗時對于滲漏空氣量的采集，箱體部分高質量耐力板與鋼材材組合而成，設備重量輕，又方便觀察實

驗過程。

3 .控制柜系統：

控制系統主要由計算機控制系統及電氣儀表系統兩部分組成。當試件裝夾完成后, 測試人員通過測試軟件實現對試件的自動

檢測、打印檢測結果及測試報告。

4．風機系統：

主要由高壓離心風機和變頻器兩部分組成，該系統為檢測氣密及抗風壓性能提供壓力風源。

5. 噴淋控制系統：

主要由自吸水泵、高精度玻璃浮子流量計、自循環水箱及霧化噴嘴組成. 在實現關于“水密性能”檢測時，可在相應部位為

測試提供符合流量要求的霧狀噴淋水，以模擬自然界的刮風下雨狀況。

6．氣動換向系統：

該系統一般與風機系統一起安放在試驗室外（可減小噪聲），主要由換向閥，氣泵等組成，用以實現測試過程中正負壓任意

切換。

7．空氣流量測試系統：

該系統安裝在扣箱后端的管路中，主要有精密測量管及奧地利進口空氣流量傳感器組成，用以測量“氣密性”測試過程中通

過被試件的空氣流量，采集系統使用氣動閥門切換不同流量管路，高效便捷。
