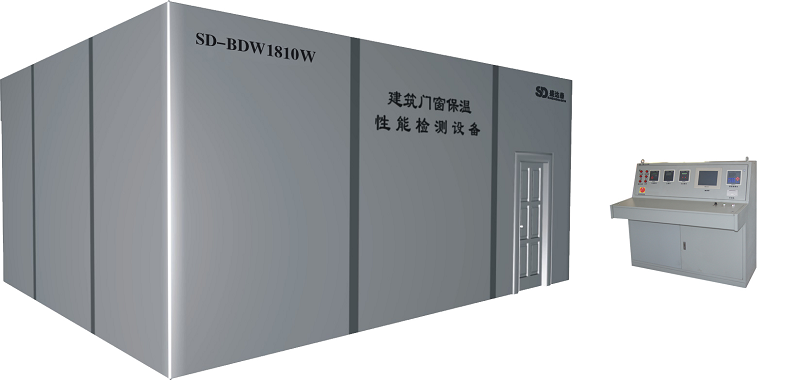

建筑門窗保溫性能檢測設備SD-BDW1810W

產品執行標準：

GB/T8484-2008《建筑外窗保溫性能分級及檢測方法》

產品用途：

建筑門、窗的傳熱系數(保溫性能)高精度檢測、參照ISO標準,執行中國最新標準及檢測方法,
研發完善的檢測系統。

產品特點：
● 采用瑞士原裝濕度傳感器
● 美國原裝高精度溫度傳感器
● 美國原裝32位嵌入式工控機
● PID自動控溫系統，精確控制箱內溫度
● 抗結露因子檢測裝備
● 自動控濕系統，完全保證熱箱相對濕度
● 采用日本原裝觸摸超大彩色液晶屏，直觀清晰、操作簡便，可靠性高。
● 無線數據傳送，無丟碼數據傳送，高精確精度，抗干擾性強，穩定性極高。
● Inter網絡遠程監控，實現遠程控制?？呻娔X連接、儲存、打印。

建筑門窗保溫性能檢測設備結構說明：

1、控制系統：采用進口專業型及位嵌入式處理器，8″TFT真彩色觸摸液屏，實現控溫采集、計算、溫度采集、顯示過程曲線等功能。人機對話窗口可逐一顯示國標中所要求的所有點溫度值，可進行統一溫度效正、功率效正、熱箱標定等功能，并可與上位機通訊，進行后期數據處理，不會受計算機病毒感染，造成測試故障。

2、穩定電源：保證供給電熱元件穩定電壓。

3、電氣柜：與控制系統一體化結構，并安裝有相應的信息指示器。

4、熱室：

1) 材料：采用“聚氨脂發泡成型結構”。

2) 內腔尺寸：2000×2400×2700

3) 外門熱室開口尺寸：寬2420×高2700，進深2000；

4) 外窗熱箱開口尺寸：寬 2420×高 2700， 進深2000，

5) 所含主要元器件：電熱器，照明燈，溫度傳感器。

5、結構特點：熱室采用封閉結構，保證計量的高精度消除因門密封問題造成的檢測誤差。采用特制電熱器，使PID能準確控溫和測溫。

6、試件框：

（1）材料：采用“聚氨脂發泡成型結構”。

（2）外形尺寸：300×2600×2900

（3）外門：洞口尺寸：2420×1800；

外窗：洞口尺寸：1800×1800；

（4）溫度傳感器布點數量：冷表面布置14點。熱表面面罩20點。

（5）結構特點：采用現場安裝方式，與冷熱室連成一體的結構，提高了設備的保溫效果。

7、冷室：

（1）材料：采用“聚氨脂發泡成型結構”。

（2）內腔尺寸：1800×2400×2700

（3）所含主要元器件：制冷機組蒸發器，空氣加熱管，軸流風機系統，保溫門，溫度傳感器。

（4）溫度傳感器布點數量：空間擋風板10點，試件面9點。

（5）結構特點：采用蒸發器，空氣加熱管，軸流風機，積水排放管路一體化的結構不僅提高了控溫精度和穩定性，而且便于設備保養和維護，節省使用空間。采用“聚氨脂發泡成型結構”，不僅使外形更加美觀，而且由于采用內層鋼板全密閉結構，解決了由于冷室結露、積水，造成長期使用降低冷室保溫效果的難題。

（6）可活動冷室擋風板，能方便的安置試件。

8、制冷機組：采用日本半封式風冷壓縮機組，可實現使冷室溫度下降至于-25℃，該制冷機組不僅具有過壓，過熱，低溫啟動等多項自診斷保護功能，無泄漏。因此可做到在任何自然環境下終身免維護，長期無故障連續運行。

9、外環境系統：循環風通，保證溫度波動在±0.5℃范圍內。

⑥.產品性能：

1、帶一體化控制室；

2、進口高精度傳感器；

3、8寸彩色液晶觸摸屏；

4、進口制冷機組；

5、自效準功能；

6、平衡溫度場分析；

7、采用模塊化結構，數據無線傳輸；
8、PID冷、熱箱控制。

建筑門窗保溫性能檢測設備主要配置
